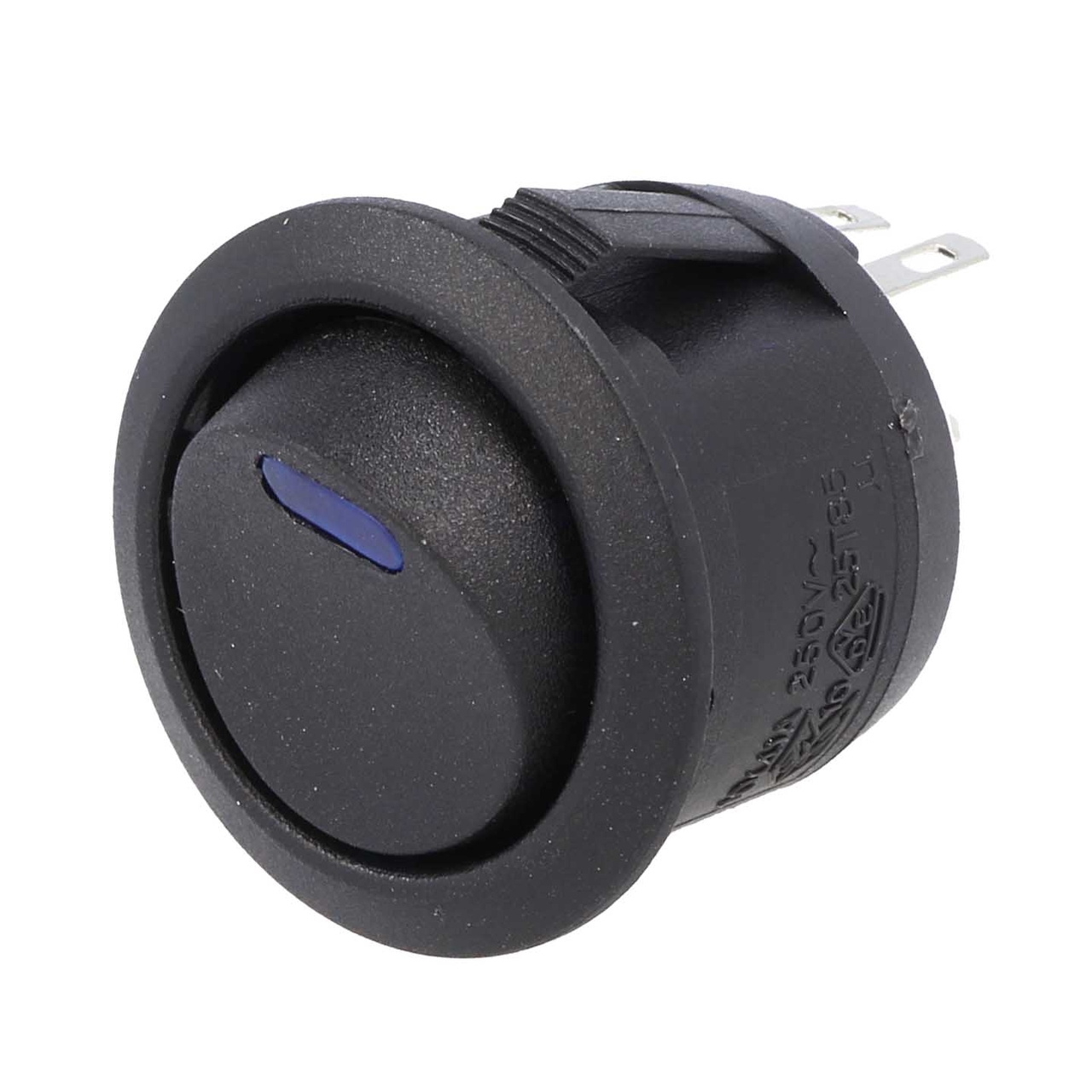

Inbouw Schakelaar Rond 24V 10A Blauw

24 Volt inbouw dashboard/auto schakelaar rond met blauwe LED controlelamp. Wij leveren uitsluitend schakelaars van professionele kwaliteit.

Let op: de controle lamp van deze schakelaar werkt op 24V. Vergelijkbare 12V schakelaars zijn ook bij ons verkrijgbaar.

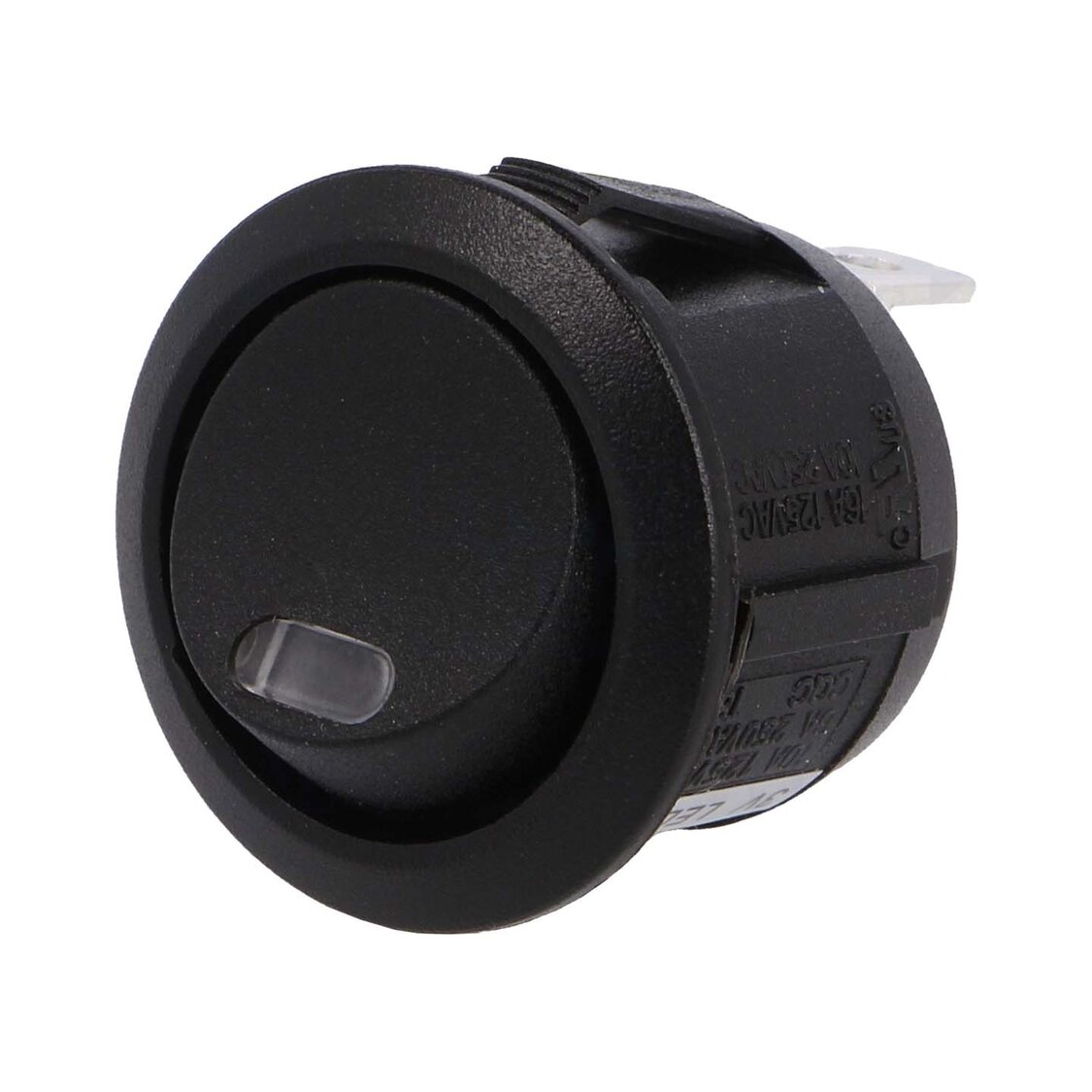

Tevens verkrijgbaar met rode of groene led controlelamp.

Mogelijkheden
Deze schakelaar dient op het plus (+) circuit geschakeld te worden. De schakelaar zorgt er voor dat het stroomcircuit onderbroken wordt waardoor de aangesloten verlichting in/uit geschakeld kan worden.
Deze schakelaar kan universeel toegepast worden.

Aansluiten

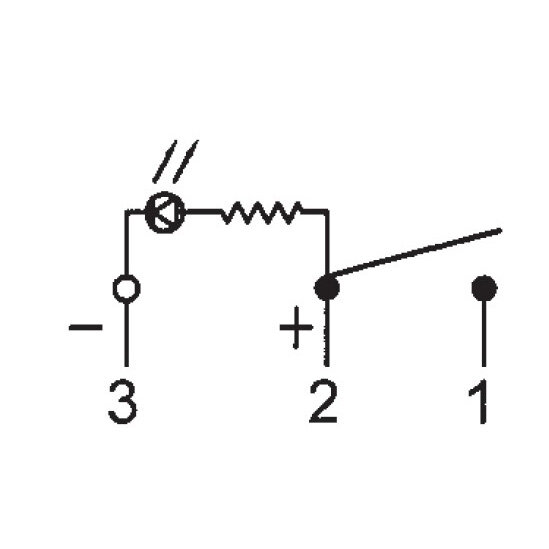

Er zitten 3 aansluitmogelijkheden op deze schakelaar.

1. Hier wordt de + (plus) van de verlichting aangesloten.
2. Hier wordt de + (plus) van de voeding aangesloten.
3. Mocht men gebruik willen maken van de ingebouwde controle led functie van de schakelaar dan wordt hier de - (min/massa) van de voeding aangesloten (niet noodzakelijk).

Levensduur schakelaar

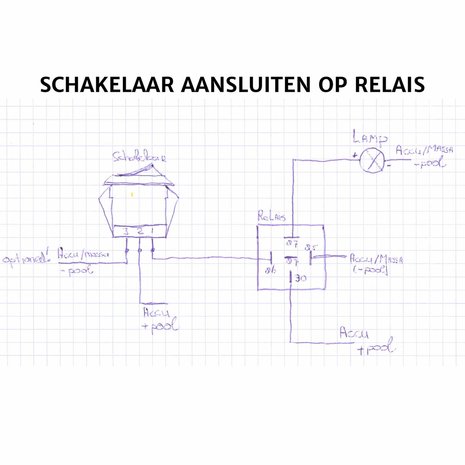

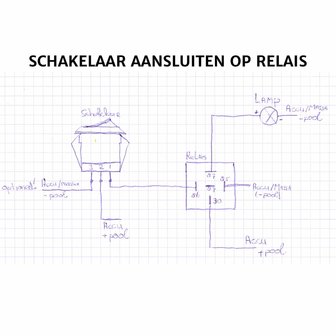

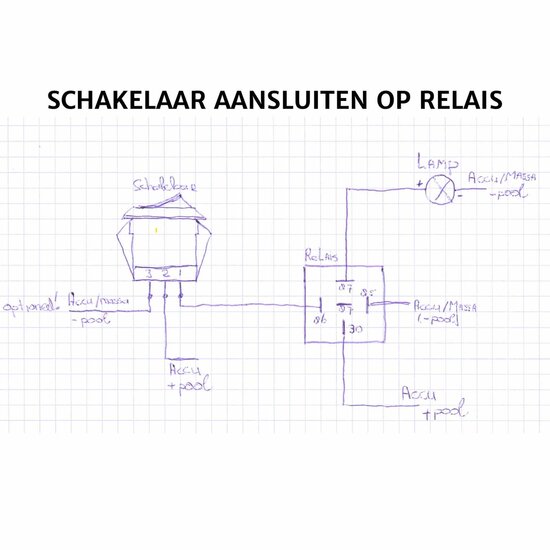

Wij raden aan wanneer je een grotere stroom wilt schakelen (>5A) om een relais te gebruiken [Zie schema aansluiten schakelaar op relais]. Dit verhoogt de levensuur van deze schakelaar enorm.

Specificaties

1. Toepassing: Wipschakelaar
2. Aansluiting: Schuifcontacten
3. Kleur LED: Blauw
4. Voltage: 24 Volt DC
5. Max. Amperage 10A
6. Inbouwmaat: Ø20mm

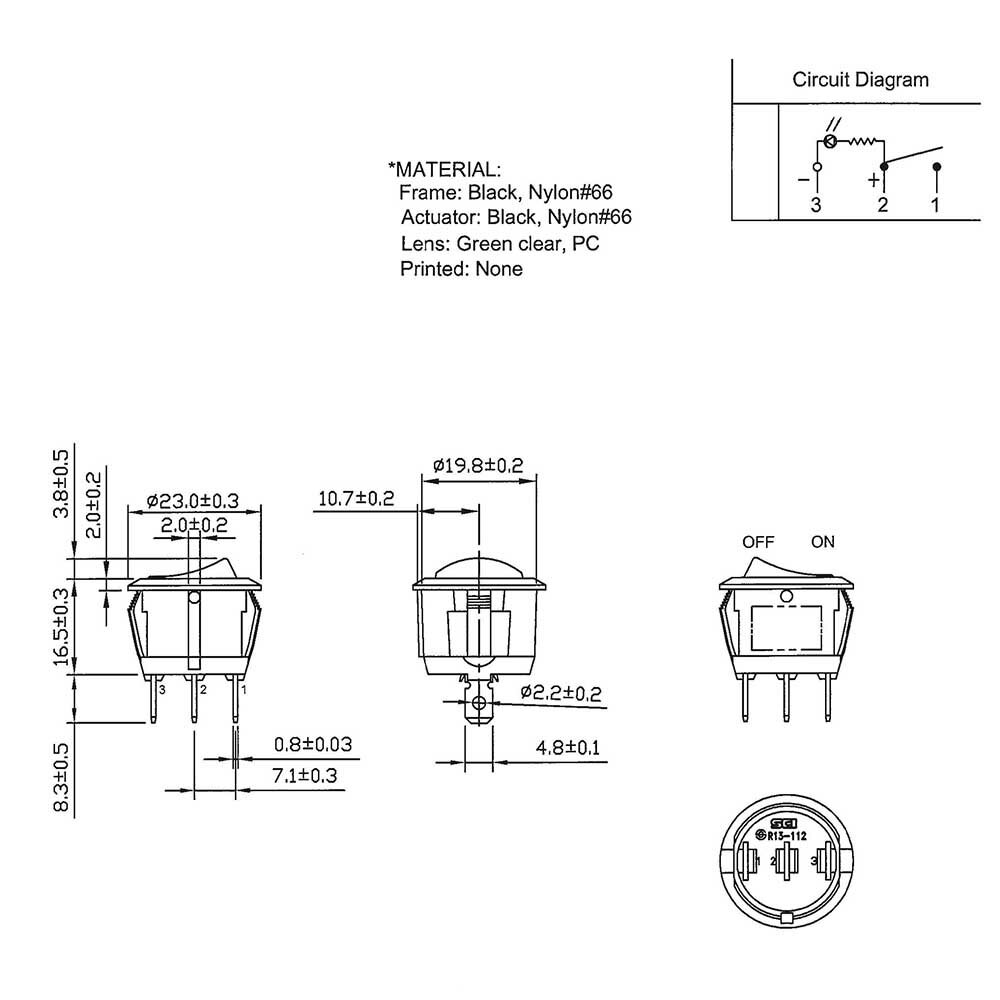

Tussen de afbeeldingen vind je de bematingstekening en het aansluitschema.
