Productomschrijving

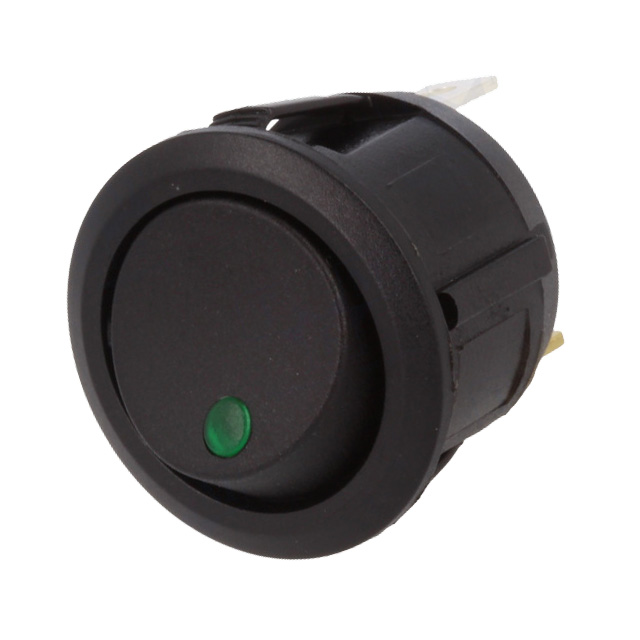

12 Volt inbouw dashboard/auto schakelaar rond met groene LED controlelamp. Wij leveren uitsluitend schakelaars van professionele kwaliteit.

Let op: deze schakelaar kan alleen 12V schakelen. Vergelijkbare 24V schakelaars zijn ook bij ons verkrijgbaar.
Tevens verkrijgbaar met oranje of rode led controlelamp.

Mogelijkheden
Deze schakelaar dient op het plus (+) circuit geschakeld te worden. De schakelaar zorgt er voor dat het stroomcircuit onderbroken wordt waardoor de aangesloten verlichting in/uit geschakeld kan worden.
Deze schakelaar kan universeel toegepast worden.

Aansluiten

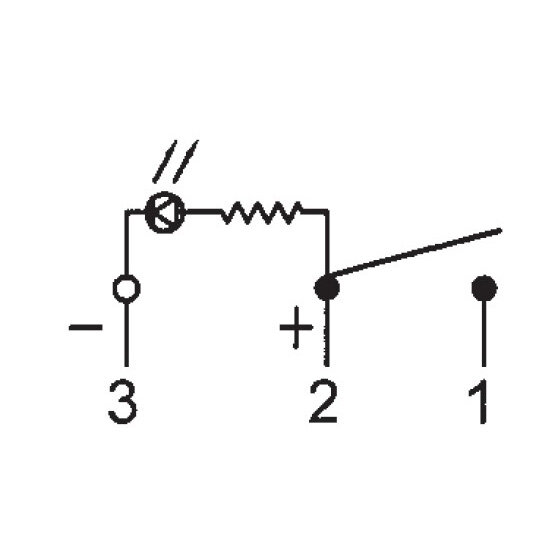

Er zitten 3 aansluitmogelijkheden op deze schakelaar.

1. Hier wordt de + (plus) van de verlichting aangesloten.
2. Hier wordt de + (plus) van de voeding aangesloten.
3. Mocht men gebruik willen maken van de ingebouwde controle led functie van de schakelaar dan wordt hier de - (min/massa) van de voeding aangesloten (niet noodzakelijk).

Levensduur schakelaar

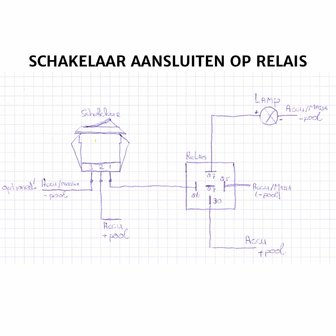

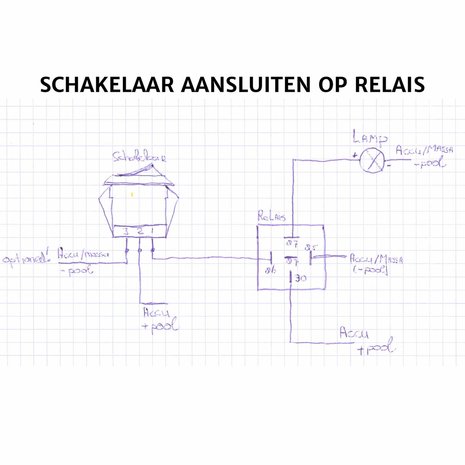

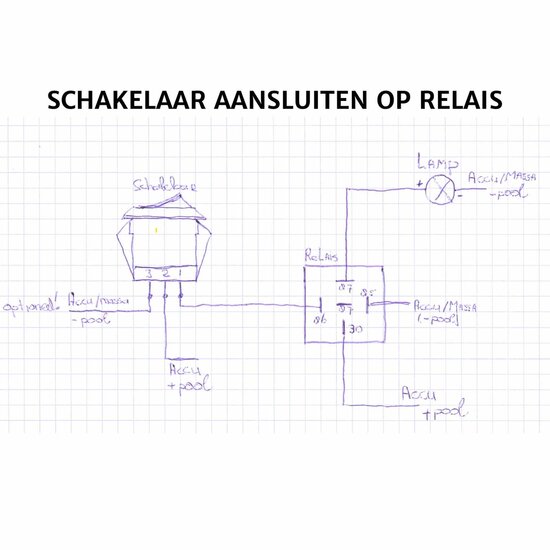

Wij raden aan wanneer je een grotere stroom wilt schakelen (>8A) om een relais te gebruiken [Zie schema aansluiten schakelaar op relais]. Dit verhoogt de levensuur van deze schakelaar enorm.

Specificaties

1. Toepassing: Wipschakelaar
2. Aansluiting: Schuifcontacten
3. Kleur LED: Groen
4. Voltage: 12 Volt DC
5. Max. Amperage 20A
6. Inbouwmaat: Ø20mm

Onder bijlagen vind je de bematingstekening en het aansluitschema.
